Новый информационный бюллетень - новое тестовое устройство. Так как наш Испытательный Центр Triscan имеет очень положительный эффект на обслуживание наших клиентов и внутренней поддержки качества, мы продолжаем инвестировать в его расширение. Наш недавно разработанный тестер ABS - последнее дополнение. Здесь мы описываем, как это работает и почему это так ценно.
Чтобы предложить широкий спектр датчиков ABS на рынке, мы торгуем более чем с 23 различными производителями. «Мы поставляем около 1500 различных датчиков ABS, которые подвергаются 100% -ному функциональному контролю в производственном процессе. Среди прочего, мы используем наше собственное тестовое оборудование на этапе разработки новых датчиков, чтобы обеспечить соответствие требованиям OE. Мы также используйте тестовое оборудование для обеспечения надлежащим образом документированных и экстенсивных ответов нашим клиентам в случае жалоб», - говорит Asger Thybo Geertsen, руководитель Отдела Продуктов Triscan, продолжая:« Технология в датчике ABS такая же, как в датчиках положения распредвала и коленвала. Поэтому наше тестовое оборудование также может служить той же целью для этих типов датчиков ».
Два типа датчиков ABS
Существуют в основном два типа датчиков ABS: простой тип - пассивный датчик со встроенным соленоидом. Этот тип часто можно распознать по видимой металлической части на головке датчика. Вместе с вращающимся зубчатым кольцом ABS датчик создает синусоидальную волну при подключении к осциллографу. Этот тип датчика поставляется в версиях в 2 или 3 провода. В 3-проводной версии третий провод предназначен только для шумоизоляции.
После того, как код ошибки указывает на систему ABS, многие механики ищут ошибку только путем измерения сопротивления датчика с помощью мультиметра. Однако полная проверка датчика ABS в действительности также требует измерения способности производить магнитное поле / индукцию магнитной катушкой, что невозможно при использовании обычного мультиметра. Однако существуют специальные мультиметры, которые могут измерять индукцию, которая измеряется в millihenry (мГн). Устранение неисправностей, основанных исключительно на измерении сопротивления, может привести к тому, что механик ошибочно полагает, что другие части системы ABS, такие как кольцо ABS или модуль ABS, неисправны.
Другие типы датчиков ABS используют чипы Hall effect и доступны в двух версиях - активных и индуктивных датчиках. Активное использует магнитное кольцо ABS, а индуктивное использует традиционное зубчатое кольцо ABS. Оба типа обеспечивают прямоугольный сигнал на осциллографе, и ни один из этих типов не может быть диагностирован с помощью мультиметра. Однако с помощью осциллографа можно проверить как считываются скорость и число зубов. Даже ридер магнитных карт не может обнаружить, неисправен или отсутствует зуб на кольце ABS.
ВЫ ЗНАЛИ ЧТО:
• Все производители датчиков OE используют чипы Hall effect производства Allegro, Infinion, Melexis или Honeywell?
• Мы используем оригинальные чипы эффекта Холла в наших датчиках? Марка и номер изделия чипа в оригинальном датчике обнаруживаются при помощи рентгеновского снимка.
Особенности и недостатки пассивного датчика:
Пассивные датчики больше не используются широко, поскольку они создают нерегулярный сигнал в случае высоких температурных колебаний. Современные вспомогательные системы, такие как ESP, TPMS, требуют более стабильного сигнала, чем может обеспечить пассивный датчик. Для пассивных датчиков критическими значениями являются VPP (напряжения от пика до пика), сопротивление и индукция (Rising Edge и Falling Edge).

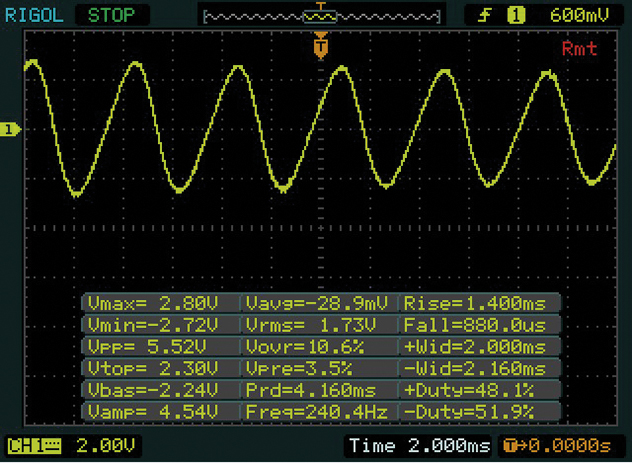

Здесь вы видите пассивный датчик ABS, который работает с пассивной катушкой. Это обеспечивает волнообразный сигнал
Особенности и преимущества активного датчика:
Активный датчик, который в большинстве случаев использует чип эффекта Холла, обеспечивает более стабильный сигнал при колебаниях температуры. Поэтому он намного лучше подходит для использования с системами ESP, TPMS. Критические значения для этого: ширина импульса, Vmax, Vmin и частота.

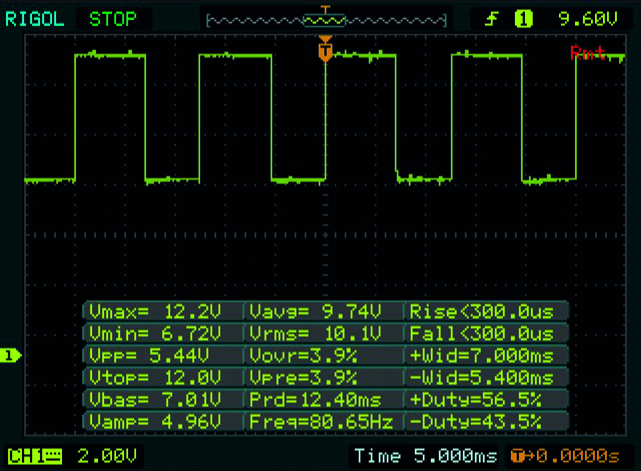

Здесь вы можете увидеть прямоугольный сигнал от активного или индуктивного датчика ABS (чип эффекта Холла). Активные датчики работают с магнитными кольцами ABS и индуктивными датчиками с зубчатыми кольцами ABS
Автомобили с ассистом парковки используют специальные чипы эффекта Холла, которые могут подсчитывать зубцы кольца ABS и определять направление вращения колеса. Эта информация позволяет автомобилю точно рассчитать, насколько он движется, а также используется для автоматической парковки автомобиля с помощью информации от датчика парковки, среди прочих.

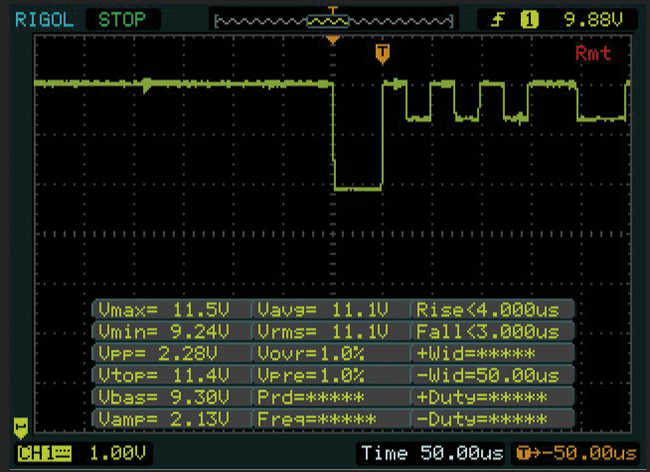

Здесь вы можете увидеть сигнал квадратной волны от датчика ABS с чипом эффекта Холла, способным подсчитывать зубы и определять направление вращения колеса

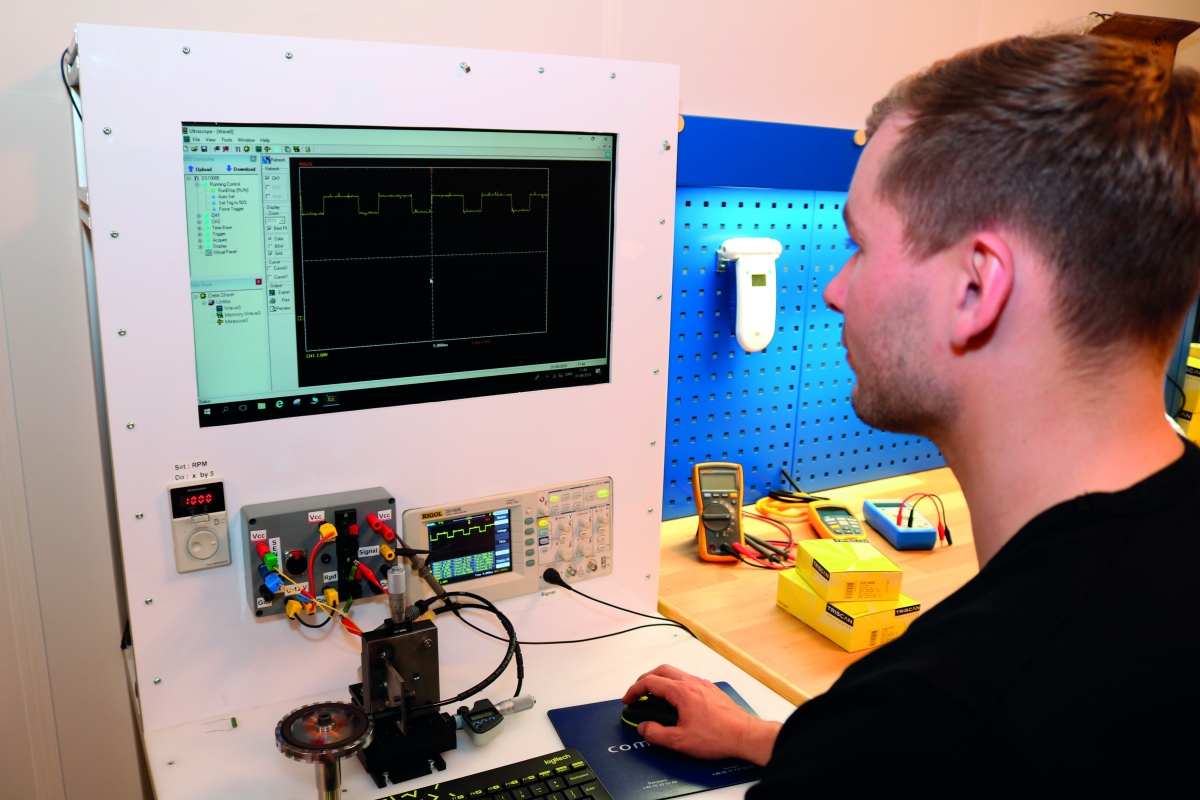

Как мы тестируем датчики ABS?
Чтобы проверить, работает ли датчик ABS правильно, мы всегда сравниваем его с оригинальным датчиком. Двумя наиболее важными параметрами являются уровень напряжения и рабочий цикл. Уровень напряжения определяет, является ли качество сигнала достаточно сильным, а рабочий цикл указывает, правильно ли датчик мерит вращение. Результаты этих измерений включены в рапортах, которые получают наши клиенты в случаях рекламаций.
Уровень напряжения определяет, является ли качество сигнала достаточно сильным, а рабочий цикл указывает, правильно ли датчик мерит вращение. Результаты этих измерений включены в рапортах, которые получают наши клиенты в случаях рекламаций.
